永磁调速器的应用前景分析

李亚东 2019-01-02 4670 295

专属客服号

微信订阅号

科技最前沿

剖析产业发展现状

为区域/园区工作者洞悉行业发展

磁调速器采用了纯机械机构,设备本身不耗电,具有软启动、隔离震动、零容忍误差、高效节能、安装简单等优点。通过调节导体转子和永磁转子之间的耦合面积,实现不同扭矩传递,降速节能。其已经广泛应用与电力、石化、污水处理等工业领域,本文主要介绍了永磁调速器的工作原理及应用前景分析

【解决方案 | 产业经济大数据解决方案】

【解决方案 | 大数据智慧招商解决方案】

【解决方案 | 企业创新服务解决方案】

【产品中心 | ‘五度晟企通’企业发展服务平台】

     摘要:永磁调速器采用了纯机械机构,设备本身不耗电,具有软启动、隔离震动、零容忍误差、高效节能、安装简单等优点。通过调节导体转子和永磁转子之间的耦合面积,实现不同扭矩传递,降速节能。其已经广泛应用与电力、石化、污水处理等工业领域,本文主要介绍了永磁调速器的工作原理及应用前景分析。

  钕磁铁(Neodymium magnet)这种永磁材料的出现,使永磁材料在性能上有了很大的提高。一种新的电机节能产品永磁调速器诞生,其适用于对风机和泵类离心负载调速节能。它具有高效节能、高可靠性、无刚性连接传递扭矩、可以恶劣环境中应用、极大的设备的整体振动、减少系统维护、延长设备使用寿命等特点。产品广泛应用与电力、石化、污水处理等工业领域。

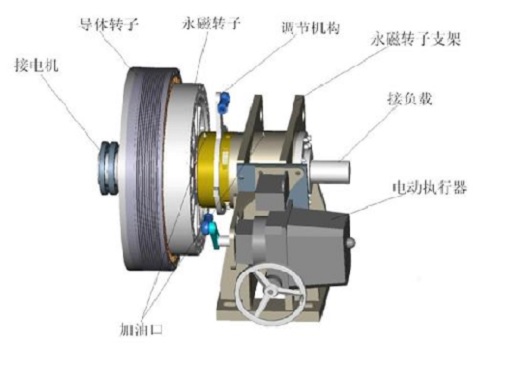

图1永磁调速器基本结构

图1永磁调速器基本结构

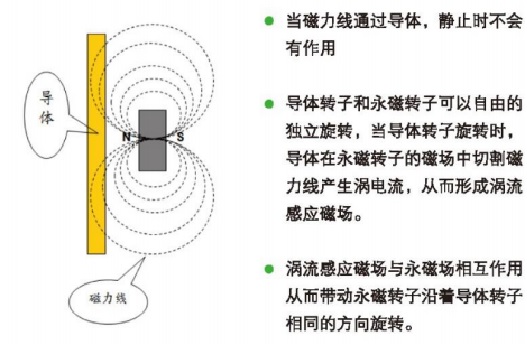

图2 永磁调速器工作原理

图2 永磁调速器工作原理

  风机、水泵等离心负载符合相似定律:

  Q2/Q1 = n2/n1 (流量变化与转速变化成正比)

  H2/H1 = (n2/n1)2 (压力变化与转速变化的平方成正比)

  P2/P1 = (n2/n1)3 (功率变化与转速变化的立方成正比)

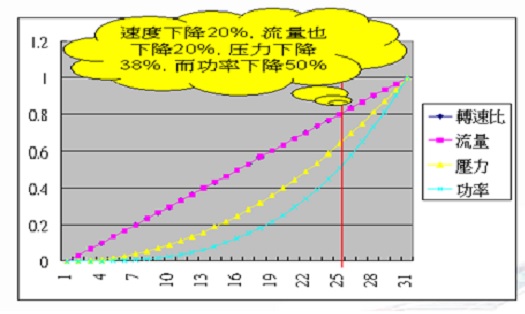

图3 永磁调速器节能原理

图3 永磁调速器节能原理

  永磁调速器的发展现状

  永磁调速器在2008年左右由美国麦格纳公司传入中国,最初中国公司只代理麦格纳的产品,随后2010年,中国公司开始生产永磁传动产品。由于专利原因,中国人把磁铁装到筒壁上,其结构称筒式结构。麦格纳产品是把磁铁放到圆盘里面的,其称为盘式结构。麦格纳公司因诸多原因已经于2013年退出中国,目前国内没有真正意义的麦格纳产品。国内生产永磁传动产品有盘式和筒式两种。盘式产品是麦格纳的风格,筒式结构是中国人自己的结构。工作原理上,盘式是靠改变导磁体和永磁体的间隙改变转速的,筒式是靠导磁体和永磁体的耦合面积的大小来改变转速的。

  筒式结构与盘式结构相比的优点

  筒式结构和盘式结构相比,同功率情况下筒式结构重量更轻,体积更小。整体悬空重量距离重力的支点更近。由于筒式结构悬空距离小,相对于支撑轴承影响也小,可以使轴承的寿命更长。所以筒式和盘式相比使用寿命更长,维护量也小。它的优点包括:结构简单,部件数量少,故障点数少,功能可靠性高。功能相对齐全,可实现过载保护,轻载启动,离合器制动,调速等多种功能。基本上可以实现结构之间的无摩擦传动,并且使用寿命相对较长。它可以实现无泄漏传输的功能,适用于核电,化工和航空航天。永磁磁力驱动器不会污染环境。

  永磁技术所存在的问题

  永磁传动技术尚处于研发阶段,除磁力阀门和磁力泵等比较成熟的产品之外,永磁调速器还处于研发和推广阶段,使用这种产品的用户比较少,国内大部分厂家不敢轻易采用本产品。对永磁材料的整体性能要求也比较高,当永磁材料温度高于临界程度时,材料就会现不同程度的退磁现象。所以说永磁调速器在高温下工作不适宜。永磁调速过程中存在涡流损耗,并且还存在滑差损失,这就会导致永磁调速器热量过大,这就要求设备散热良好,否则就会产生高能热量,这将导致设备产生退磁现象。这是永磁调速器的一项重大缺陷。为了产品保质保量,转子式的永磁调速器通常都采用高级永磁材料制造,这种材料性能相对提高,但是造价成本比较高。涡流式的永磁调速器在使用永磁材料外,一般还会使用一部分其他贵金属材料制作而成,成本也比较高。很难参与到普通传动装置的竞争当中。对于永磁材料的处理,加工过程和装配过程都比较困难。稀土永磁材料也会随着时间的推移而出现退磁等现象。

  永磁传动调速器的发展前景

  永磁传动技术的发展起步较晚,同时发展时间相对较短,该技术在应用过程中还存在一定的问题。比如:部分性能不够完善;永磁传动装置制造相对困难,同时成本相对较高,性价比很低;永磁传动的很多设计目前仍处于理论研究程度,无法实现;永磁传动装置设计缺乏有效的完善的设计方式,需要不断实践总结;磁路设计方面,永磁装置中多体渐变技术尚未充分应用;永磁磁场计算精度有待提高。随着时代的发展,世界环境保护、能源节约备受关注。能够有效提升能源利用率,开发新能源,并且保护环境成为当代科学研究的重点方向。永磁传动技术在节约能源和危险介质防泄漏、减少污染方面具有突出表现,必然适应时代发展,取得更多的研究成果,广泛应用到各行各业。新型磁性材料的不断涌现,高性能材料将大大提升永磁性能,在很多基于永磁原理而产生的科技中,必然成为一项光明前景的新科研内容。

  结论

  永磁传动技术经过几十年的发展,取得了十分可喜的成绩,比如磁力联轴器在防止磁力泵泄漏中起着很重要作用。虽然目前永磁调速技术仍然存在大量缺陷,但不妨碍永磁调速技术的发展。永磁传动技术的各项优点在各个领域取得了一定成果,随着科技技术的不断进步永磁调速技术前景一片光明。
